  • 大型数控带锯床GZK10150S
  • 来源:本站 作者:JF 发布:2024/9/11 点击: 233

        根据客户的要求,金锋锯业为其量身打造了工作台可360°回转定位的多功能大型数控带锯床,主要解决客户对有色金属、中、低碳钢的高效锯切。这一台大型数控带锯床GZK10150S采用了双立柱龙门式结构,锯切稳定、锯口窄、锯切精度高、自动化程度高、节能省力、生产效率非常快。

        大型数控带锯床GZK10150的主要特点有:

        1、带锯床工作台为方形结构,伺服电机控制工作台360°回转定位,工作台上均布T形槽,用于安装四爪卡盘或工作定位,带锯床的工作台由伺服电机滚珠丝杠驱动在直线导轨上Y向移动实现水平锯切及X向定位,位置参数化控制,能实现一次装夹完成多个切割点的任务。

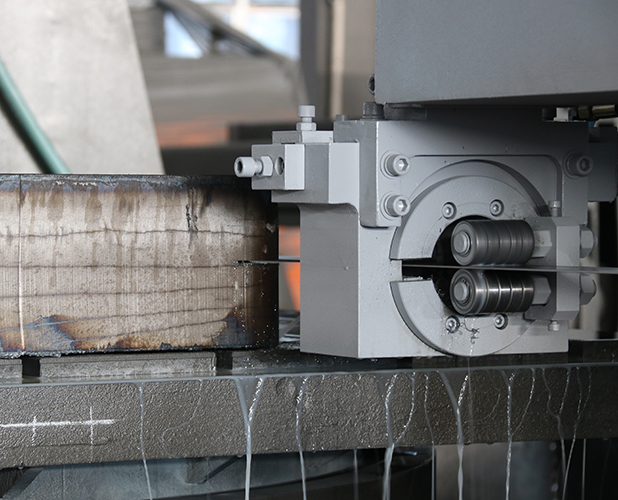

        2、锯床支持平切、竖切,锯床的导向头可变位,由液压油缸驱动,锯床垂直锯切时液压油缸驱动导向头使锯条垂直实现垂直锯切;锯床水平锯切时液压油缸驱动导向头使锯条水平实现水平锯切。

        3、锯床的冷却系统采用一个冷却泵集中冷却,冷却点分别在上、下导向座位置,冷却液循环使用,冷却剂采用皂化液。

        4、大型数控带锯床GZK10150S的锯切视频可在金锋锯业抖音官方视频详细查看。

        大型数控带锯床GZK10150的详细技术参数:

        1.带锯床最大锯削规格:高度:≤1000 mm 、宽度:≤1500mm、工作台Y向移动行程:1500mm、工作台X向移动行程:500mm

        2.控制方式:CNC数控系统控制

        3.编程方式:标准G代码

        4.带锯条规格:100x1.6 mm

        5.带锯条线速度:20-80m/min(变频调速)

        6.带锯条切割速度:伺服电机驱动,参数化控制

        7.锯带涨紧方式:液压

        8.工件夹紧方式:无

        9.带锯床输入电源电压:AC380V 50Hz

        10.带锯床主电机功率:22kW

        11.带锯床液压电机功率:1.5kW

        12.带锯床伺服电机功率:4.7/2.3/2.3KW(垂直/平移/旋转)

        13.冷却泵功率:370 W

        14.液压箱容积:150L

        15.冷却箱容积:120L 16.带锯床工作台尺寸:1500×1500mm

        17.带锯床工作台回转方式:伺服控制360°任意旋转,参数化控制

        18.带锯床工作台承重:≤10吨

        19.带锯床设备重量:约18吨

        20.带锯床外形尺寸(长×宽×高):约 L6200×W2800×H3800
