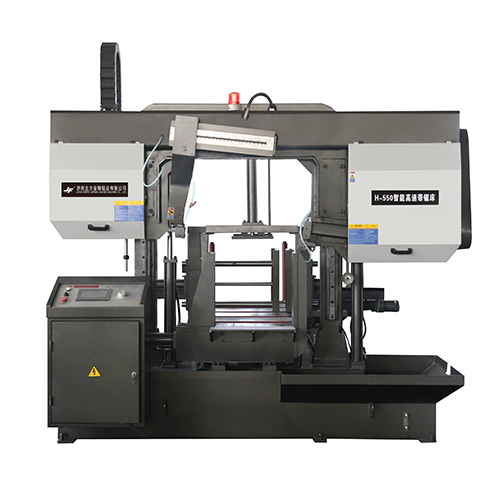

  • H-550 智能型数控带锯床参数
  • 来源:本站 作者:JF 发布:2024/4/9 点击: 283

    一、H-550 智能型数控带锯床的性能特点概述:

        1.H-550智能数控带锯床是金锋锯业开发的新型光机电一体化设备,产品集国内外同类产品之精华,科技含量高,具有高自动化程度、高锯切精度和高效率等显著特点,是大批量下料的理想设备。

        2.H-550智能数控带锯床大量应用先进成熟的数控技术,以可编程的PLC 控制器替代常规电器控制,大大提高锯床的工作可靠性;锯床采用伺服控制精度,直线导轨辅助送料,具有手自一体功能的 “人机界面”操作面板可实现,多组数据预设,使操作更加智能化,人性化,机械操作极为简便、效率高;产品尚属国内首创,产品各项技术指标处于国内领先水平。

        3.客户使用时只需安装好工件,输入需切削的长度、数量,然后将模式转换为自动模式,设备即可按照预定的程序自动进行切削,夹紧工件-锯切-锯切 完毕-退刀-送料-再夹紧工件......,如此H-550智能数控带锯床周而复始工作直至将工件切削至预设的数量。

        4.H-550智能数控带锯床为龙门双立柱+大小轮结构,大倾斜角,液压油缸驱动,升降灵活、锯切精度 高锯切稳定,智能的锯切程序,可自动检测锯切过程中负载的变化而改变锯切速度,提高了锯切效率,避免暴力锯切,有效延长了锯条的使用寿命。

        5.锯床采用液压夹钳结构,工件自锯床前方进入锯切位置,进行锯切。

        6.锯床数控 PLC 控制,触摸屏显示,智能的人机界面,操作方便。

        7.采用钢刷式清屑,保证锯屑彻底清理。

        8.锯床的主传动采用蜗轮蜗杆减速机,动力强劲,性能可靠,经过精密平衡校正,运转平稳可靠。

        9.锯床具有锯口窄、省料、节能的优点。

        10.锯床搭载合理的锯带预导向及导向装置,有效的延长锯带寿命,可移动锯条导向装置 和侧压紧装置共同运动,结构稳固、运动灵活。传动件往精密平衡矫正,减少震动,下降速度平稳,此精密系统可防止锯条非正常破坏,达到理想锯切效果。

        11.锯床设计特点用于长短尺寸相同、数量多的工件,是各种圆钢、方钢、空管、标准件下料的理想设备。

        12.H-550智能数控带锯床采用数控显示屏和伺服驱动,分主床身、送料机构、小料多杆锯切装有 同步的压紧装置,结构紧凑合理,提高锯切精度、 高效率、低成本、 多功能的数控机床。

    二、H-550智能数控带锯床的主要技术参数和性能

        ●长度偏差: ±0.2mm

        ●截面平面(200mm)偏差 0.2mm

        ●锯切范围:550×550mm

        ●送料长度 1000mm(长需要 1000mm 以上, 自动多次送料)

        ●送料方式:伺服

        ●进刀速度:恒载智能

        ●带锯条尺寸:41*1.3

        ●液压系统工作压力:3-4.5MPa

        ●主电机功率:7.5KW

        ●液压电机功率:1.5KW

        ●冷却电机功率:0.09KW

        ●机床重量:约 4.0T

        ●锯条线速:20~80m/min(变频调速)

        ●高切削率,自动变频, 自动调节进给速度,切削效率提高 30%以上

        ●快降杆装置:快速进行上升/快降/锯切的切换

        ●短料头: 自动锯切时的料头 470mm,手动锯切料头短至 100mm
